产品概述

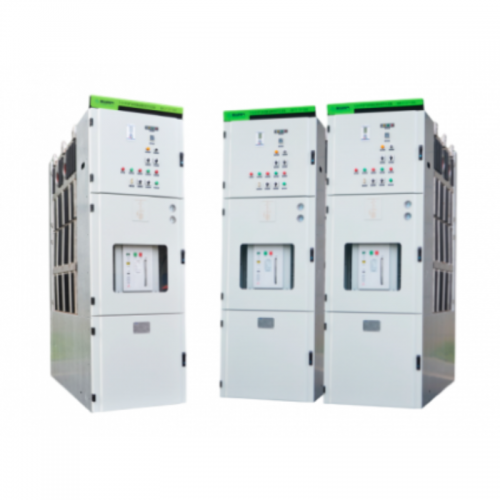

随着我国电气化铁路对开关设备提出了幼型化、智能化、免守护、全工况等新的更高要求，我司自主研发的高机能、高品质的GSR6-27.5系列环保型气体绝缘金属封关开关设备（G-GIS），产品选取干燥空气（D-air）为绝缘介质，集真空灭弧技术、APG固封技术、气体绝缘技术和界面绝缘技术于一体的新一代绿色环保型铁路中压开关设备。产品通过了国度权威检测机构的大局尝试验证及新产品技术鉴定，获得多项国度发现专利和实用新型专利，占有自主知识产权，产品规划重要用于单相或双相、额定电压27.5kV、最高电压31.5kV的电气化铁路系统，如高速铁路、客运专线等高档铁路领域。
产品？榛杓，规划可凭据铁路用户需要矫捷组合。产品选取密封压力系统，主回路所有高压带电部件密封在不锈冈禅箱内，不受环境影响。拥有智能化、运行靠得住、体积幼、免守护等特点。
技术参数
| 名称 | 单元 | 参数 | ||
| 额定电压 | kV | 1*31.5 | 2*31.5 | |
| 额定频率 | Hz | 50 | ||
| 雷电冲击耐受电压 | 极对极、断路器断口 | kV | 200 | 200 |
| 极间 | / | 325 | ||
| 隔离断口 | 220 | 220 | ||
| 主回路工频耐受电压（1min） | 极对极、断路器断口 | kV | 95 | 95 |
| 极间 | / | 140 | ||
| 隔离断口 | 118 | 118 | ||
| 绝缘介质 | 干燥空气 | |||
| 充气隔室零表压5min工频耐压 | 1.3Ur | |||
| 主母线、馈线额定电流 | A | 1250, 1600, 2000, 2500 | ||
| 额定短时耐受电流、持续功夫 | kA/s | 31.5/4 | ||
| 额定峰值耐受电流、接地开关关合电流 | kA | 80 | ||
| 内部电弧耐受能力AFL | kA/s | 31.5/1 | ||
| 防护等级 | 充气箱 | IP65 | ||
| 开关柜 | IP54 | |||
| 额定充气压力（20℃表压） | MPa | 0.04 | ||
| 年漏气率 | % | ≤0.1 | ||
产品尺寸
| 规格 | 额定电流 | 宽（mm） | 深（mm） | 高（mm） | 备注 |
| 单极/双极 | ≤1250A | 600 | 1900 | 2600 | 具体柜深按规划设计 |
| 1250-2500A | 900 | 1900 | 2600 |
产品特点
全密封设计——产品元件选取全密封设计，齐全密封于不锈钢板焊接的密封气箱内，突入肯定压力的干燥空气（D-air）。防护等级搭IP67，齐全预防表界环境气象对开关柜的影响，能靠得住运行于地下室、高原、冻土、沿海、超市等恶劣环境中， 实现免守护。
智能化——基于微处置器的；ぜ跋低臣际，集；ぁ⒔谠臁⒓屏俊⒓觳狻⑼ㄑ吨澳苡谝惶，实现配网自动化和数字化要求，能够齐全实现无人值守。
结构紧凑——产品设计结构紧凑，相比传统的空断气缘开关柜体积显著削减，占地面积削减30%-70%，提高空间利用率，有效降低工程综合成本。
安全靠得住——产品可实现手动、电动操作，操作机组成熟靠得住，并具备美满的机械和电气联锁，可能有效预防因误操作而可能导致的人身中伤和设备侵害。
产品使用环境
海拔高度：≤4000m（当设备运行海拔高度超出1000m时，必要出格注明）
环境温度：最高气温+40℃，最低气温-25℃，24h均匀值≤35℃
环境湿度：24h 相对湿度均匀值≤95%，月相对湿度均匀值≤90%
电磁滋扰：在二次系统中感应出的电磁滋扰幅值≤1.6kV
装置环境：周围空气中没有爆炸性和侵蚀性气体， 装置场所无时时性剧烈震荡或冲击
注明：超出上述使用环境前提时，请联系鉴黑担保网
